无论您是初次接触还是已经熟悉，我们的《东昌府》 铸铁闸门水电站铸铁闸门做工细致产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

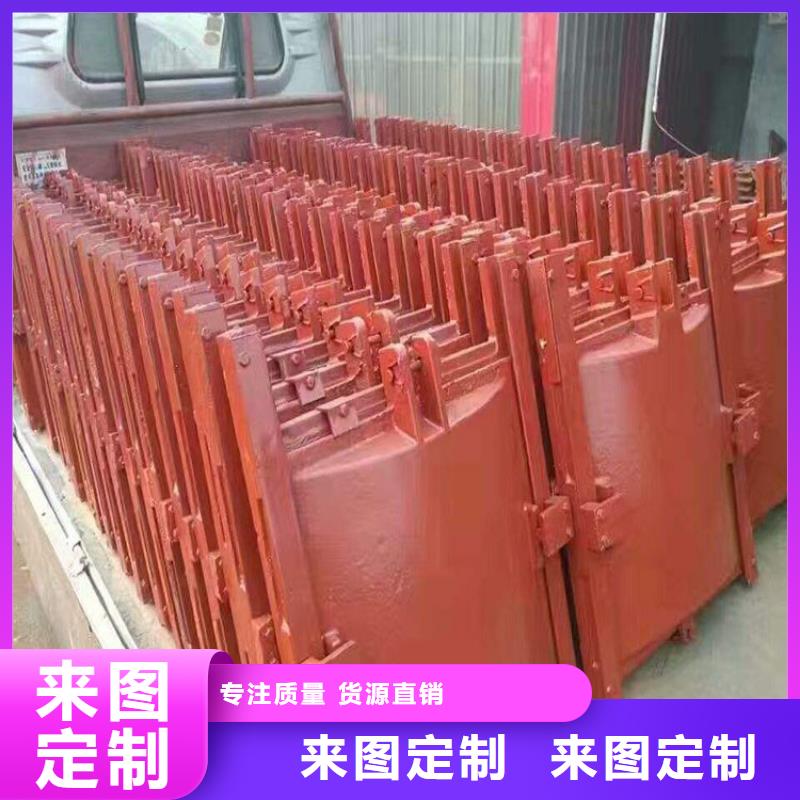

以下是:东昌府《东昌府》 铸铁闸门水电站铸铁闸门做工细致的图文介绍
主题内容与适用范围 本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于供水、排水工程用的铸铁制闸门。 引用标准 GB 1176 铸造铜合金技术条件 GB 1220 不锈钢棒 GB 4216.2 2.5巴灰铸铁管法兰尺寸 GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸 GB 4216.10 灰铸铁管法兰及垫片技术条件 GB 6414 铸件尺寸公差 GB 9439 灰铸铁件 YB 3211 涂漆通用技术条件 YB 3214 包装通用技术条件 @产品分类 1 产品标记 □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z； □——门杆形式M(明杆式)，A(暗杆式)； □——安装方式Q(墙式)，G(墙管式)； □——闸孔形状Y(圆形)，F(方形)，J(矩形)； □——闸孔尺寸。 2 标记示例 a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300 b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450 3 闸孔规格 闸孔规格见表1 注：1)该规格不适用墙管式闸门 4 基本参数 基本参数见表2 5 闸门基本形式 圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。 图1 圆形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母 图2 方形或矩形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母
订货单位有权按本标准的有关规定对产品进行复查，抽检量为批量的20%。但不少于1台且不多于3台。抽检结果如有1台不合格时应加倍复查，如仍有不合格时，订货单位可提出逐台检验或拒收并更换合格产品。 型式检验 有下列情况之一时可在闸孔尺寸300～600mm、700～1500mm、1600～2000mm和2100～3000mm范围内按表1规格任送一种进行型式试验： a.新产品试制时； b.老产品转厂生产的试制定型鉴定； c.如结构、材料和工艺有较大改变，可能影响性能时； d.正常生产时，两年检验一次； e.产品长期停产后，恢复生产时。 型式检验项目 (1)作门板挠度测定，应符合要求 (2)作全压泄漏试验，应符合要求。 标志 闸门的标志可直接在门板的背部铸造凸字或钉铭牌，其内容应包括制造厂名或厂标、闸门规格和工作水头等字样。 包装、运输及贮存 闸门在检验合格后，应清除表面的油污脏物和存留的水分。 在装运和贮存期内闸门应处于关闭状态，螺杆或螺纹部应涂油脂包扎，以防锈蚀和损坏。 闸门的发运方式由供需双方协商确定。包装应符合YB 3214规定，必须使闸门及附件固定，保证在运输途中不致因包装不慎而损坏。闸孔在600mm以上时，需用螺栓紧固或者紧固在一块滑座上，以便安全吊装。 出厂闸门应附有产品合格证、产品使用说明书及装箱单。
耀禹水利机械厂致力于为客户提供高质量低价格的 球墨铸铁闸门、产品为目标，努力为客户创造价值为己任，拥有先进的 球墨铸铁闸门、加工生产设备和强大的物流配送系统，可随时满足客户的各种需求，公司以规格齐全、价格便宜、配送快捷的经营优势，以守信用、重质量的服务理念赢得了广大用户的信赖和一致好评。
将启闭机中心与平台上的十字线相对应，用水平仪调平启闭机底板后与预 埋钢板点焊，将丝杆的下端与闸门吊耳就位，穿入销轴，复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管 与丝杆同心，尤其最下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 13. 将启闭机护罩就位，用螺栓紧固在启闭机顶部。 五、调试 1. 闸门调试工作需在二次灌浆完全凝固后方可进行。 2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。 3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关调整到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近 全开到位，再手动操作到位），将开到位行程开关调整到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。 d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行 程限位装置应准确动作。 4. 在闸门操作过程中，注意门体应运行平缓关到位时应无左右倾斜、卡阻， 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。 5. 上述调整结束后即可进行通水试验。 六、使用维护及注意事项 1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂，投入使用后，每3～6月检 查涂沫一次，使用频繁时，每月检查涂沫一次。 2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没 润滑脂，每年检查添加一次。 3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门，顺时针关闭，操作时 应注意方向，闸门关到位后不得再用力操作，以防顶弯丝杆。 4. 电动启闭机在进行手动操作时，应将切换手柄扳至手动位置，手动完毕后 不得再将手柄扳回，电动时会自动切换。 5. 电动启闭机外壳进行接线调试工作不得在雨天进行，调整完毕后将外壳盖 好，并注意密封效果，开盖调试工作应即开即调，不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制，连续调试时间不得太长。 7. 即使不常使用的闸门，建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。 10. 闸门安装时应注意承受的水压方向，单向闸承受的反向水压不得超过规定 值。 11. 闸门通常为铸铁或球墨铸铁制品，抗腐蚀能力较好，通常2～3年对其进行 一次防腐工作。当介质的腐蚀性较大时，应按具体情况确定防腐周期。
安装与调整 1、在闸门安装前，首先检查各联接部位的螺栓是否有因运输装卸过程中造成的松动，如有应加以紧固。 2、闸门安装时应采用整体就位安装，杜绝闸框、闸板分体安装。 3、安装调试 闸门的一期工程按基础布置配钢筋（或预埋钢板）并留一定的焊接长度。二期浇注前，按照设计止水方向将闸门整体吊装就位，穿好各调整螺栓并拧好螺母，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后将调整螺栓与工程钢筋焊牢，再用塞尺检测各止水处的间隙，同时对孔隙超过0.3mm处用调整螺栓进行调整，确保各止水面的间隙在0.3mm以下， 可进行二期浇注，1.5米以下闸门可按基础图布置安装。 4、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了4-6个勾板压铁，立框的挡板上增加了顶丝。注意在二期浇注凝固后将勾板压铁和档板挡铁上的顶丝拆除，以便闸门启闭。 5、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应及时清除，防止灰浆凝固后影响闸门的启闭。
